MHD-3000型變頻恒壓供水控制器
MHD-3000型變頻恒壓供水控制器
詳細說明
一、系統概述
MHD-3000系列變頻恒壓供水控制器是專為變頻恒壓供水系統和鍋爐及換熱系統補水而設計的電腦控制器，可與各種品牌的變頻器配套使用。具有壓力控制精度高、壓力穩定、第二消防壓力（動壓）設定、系統超壓泄水自動控制、設定參數密碼鎖定等多項功能。
二、主要性能指標
1.可編程設定多種泵工作方式，最多可拖4臺泵循環啟動；
2.可選配的RS485遠程通訊接口，標準組態軟件支持遠程通訊；
3.參數調整和設定具有密碼鎖定及保護功能；
4.采用人工智能模糊控制算法，設定參數少，控制精度高，內帶看門狗電路，采用數字濾波及多項抗干擾措施，防止軟件跑飛；
5.可接無源遠傳壓力表、有源電壓及電流型壓力變送器；
6. D/A輸出控制頻率電壓為DC 0-10V, 也可設定為DC 0-5V;
7.具有壓力傳感器零點和滿度補償功能；
8.具有定時自動倒泵功能；
9.具有第二壓力（消防壓力）設定和控制功能；
10.具有缺水自動檢測保護功能和外部輸入停機保護功能；
11.系統補水控制時，具有超壓自動泄水控制功能；
12.具有供水附屬小泵控制功能，可設定小泵變頻或工頻模式；
13.具有可選的定時自動開、關機控制功能；
14.具有小流量水泵睡眠控制功能；
15.具有手操器功能，可手動調節輸出電壓來控制變頻器的頻率；
16.可代替電接點壓力表進行上、下限壓力控制；
17.具有分時分壓供水控制功能，最多有六段時間控制；
三、安裝尺寸和接線端子說明
1.控制器外形尺寸: 160mm×80mm×90mm
2.控制柜面板開口尺寸151mm×75mm，面板卡入式安裝。
3.使用環境為:無水滴、蒸汽、腐蝕、易燃、灰塵及金屬微粒的場所；
4.使用環境溫度:-20℃～50℃
5.相對濕度:<95%;
6.額定工作電壓:AC220V±10%;
7.控制器額定功耗:<=AC 5W;
8.控制器接線端子輸出容量：3A/ AC220V
9.面板及接線端子說明：
\r

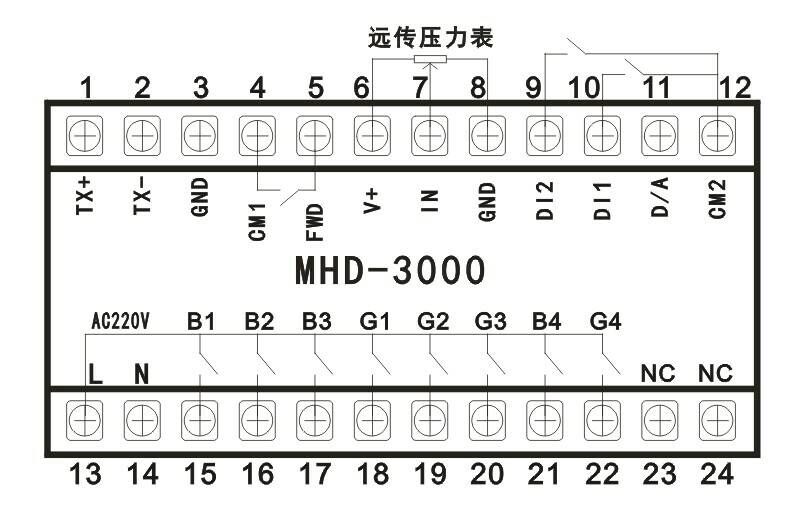

MHD-3000型控制器接線端子說明：
1------TX+ (RS485通訊接口+) 2------TX –(RS485通訊接口-)
3------GND(信號地) 4------CM1(正轉運行信號)
5------FWD(正轉運行信號) 6------ V+ (遠傳壓力表高端+5V)
7------IN(壓力信號輸入0-5V) 8------ GND(壓力信號輸入地)
9------ DI2(缺水或停機信號輸入) 10------DI1(第二壓力信號輸入端)
11----- D/A (DC 0-10V輸出) 12------ CM2(信號公共端2)
13----- N(AC 220V零線) 14------L( AC 220V火線)
15-----B1(1#變頻運行觸點) 16------B2(2#變頻運行觸點)
17-----B3(3#變頻運行觸點) 18-----G1(1#工頻運行觸點)
19-----G2(2#工頻運行觸點) 20-----G3(3#工頻運行觸點,泄壓閥觸點)
21-----B4(4#變頻運行觸點) 22-----G4(4#工頻運行觸點)
23-----NC(空端子) 24-----NC(空端子)
四、操作面板指示及參數設定說明

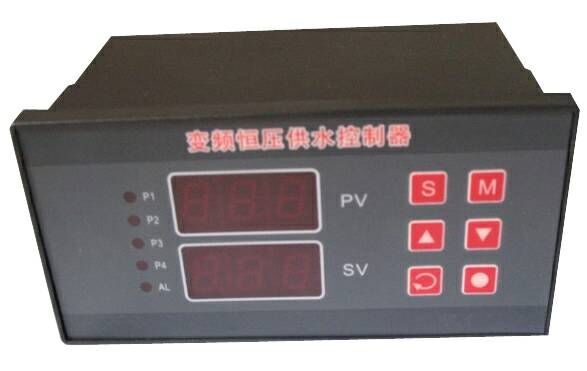

4.1 面板及按鍵:

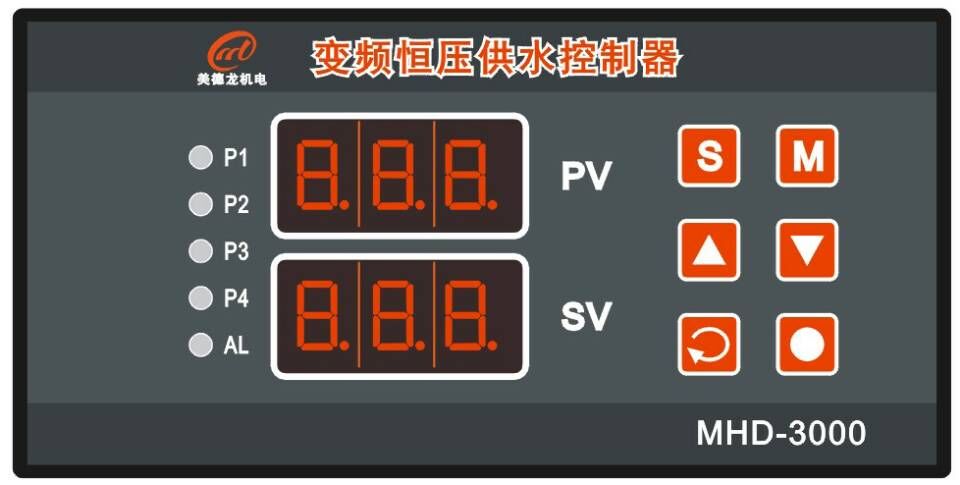

PV窗口為測量值顯示窗口，SV窗口為設定值顯示窗口。"S"鍵為參數設定鍵，"▲"和"▼"為兩個數字加減鍵，在參數設定狀態，"M"鍵和鍵為參數翻頁鍵；在正常工作狀態，鍵為顯示方式轉換鍵，用來轉換顯示壓力值和輸出頻率值；"●"鍵為工廠保留測試鍵．
4.2 工作狀態指示燈
四個泵工作狀態指示燈P1、P2、P3、P4表示四臺泵，當指示燈為綠色時表示對應泵工作在變頻方式，當指示燈為紅色時，表示對應泵工作在工頻方式。當工作在第二壓力（消防壓力）狀態時，AL指示燈顯示綠色；當缺水(停機)端子接通（端子９和端子１２接通）時或由于系統超壓保護停機時，AL指示燈顯示紅色，同時控制器所有輸出控制都停止，直到缺水（停機）狀態解除（端子９和端子１２斷開）或系統壓力恢復到設定值以下時，控制器重新開始工作。
4.3 參數的設定
正常運行狀態下，按住"S"鍵3秒，當顯示窗口顯示“-.-.- -.-.-”時松開"S"鍵，進入?yún)?shù)設定狀態，此時PV窗口顯示參數項P00，SV窗口顯示當前參數項的值。"M"鍵或鍵為參數項翻頁鍵，用來顯示不同的設定參數項；按"▲"或"▼"鍵改變當前參數項的值，改變后的值將被自動存儲在儀表的存儲器中。當參數設定完成后，再按一下"S"鍵，儀表將返回正常工作狀態下。此時如果P00=18，按"▲"和"▼"鍵將直接改變當前的壓力設定值（P01的設定值）。在第二壓力（消防）開關（端子１０和端子１２）閉合時，SV窗口顯示的是第二設定壓力。 按"▲"和"▼"鍵將直接改變當前的第二設定壓力值，第二壓力也可以在P02中設定。
4.4 恢復系統參數出廠值
斷電狀態下按住”S”鍵不松手，開機上電，當顯示窗口顯示“-.-.- -.-.-”時松開"S"鍵，系統自動將所有參數恢復為出廠默認值。
